Canales de entrada

En el panel trasero de la consola se concentran todos los conectores de entrada y salida.
La calidad del conexionado de las distintas fuentes a la consola garantiza una operación segura y libre de fallas. Tómese el tiempo necesario para realizar las conexiones con cuidado, utilizando siempre materiales de primera calidad.

​
Entradas de micrófono

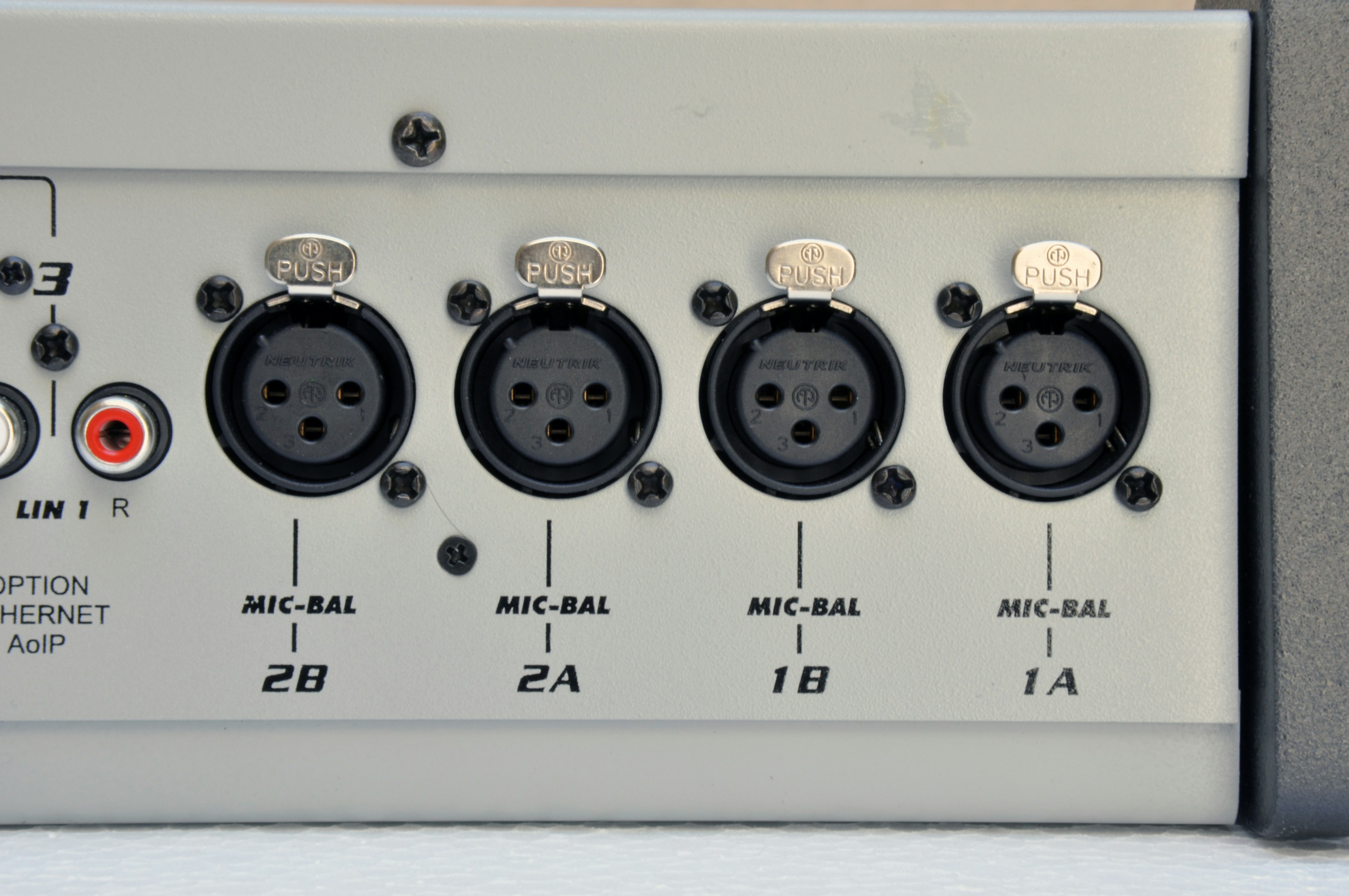

Los canales de micrófono son balanceados electrónicamente y usan conectores XLR estándar. 612 Trasero Mics Jp
  • Cada canal presenta dos conectores XLR, sumados internamente.
  • Al utilizar dos micrófonos en el mismo canal, conviene que sean de la misma marca y modelo, preferentemente dinámicos.
  • Las diferencias de nivel de voz son compensadas por los compresores internos de la consola.
La llave 48V, ubicada en el panel frontal, activa la alimentación phantom de 48V en todas las entradas.
Los micrófonos dinámicos pueden recibir tensión phantom sin riesgo de daño, ya que su bobina móvil tiene conexión flotante que desacopla la tensión.

​
Entradas de línea

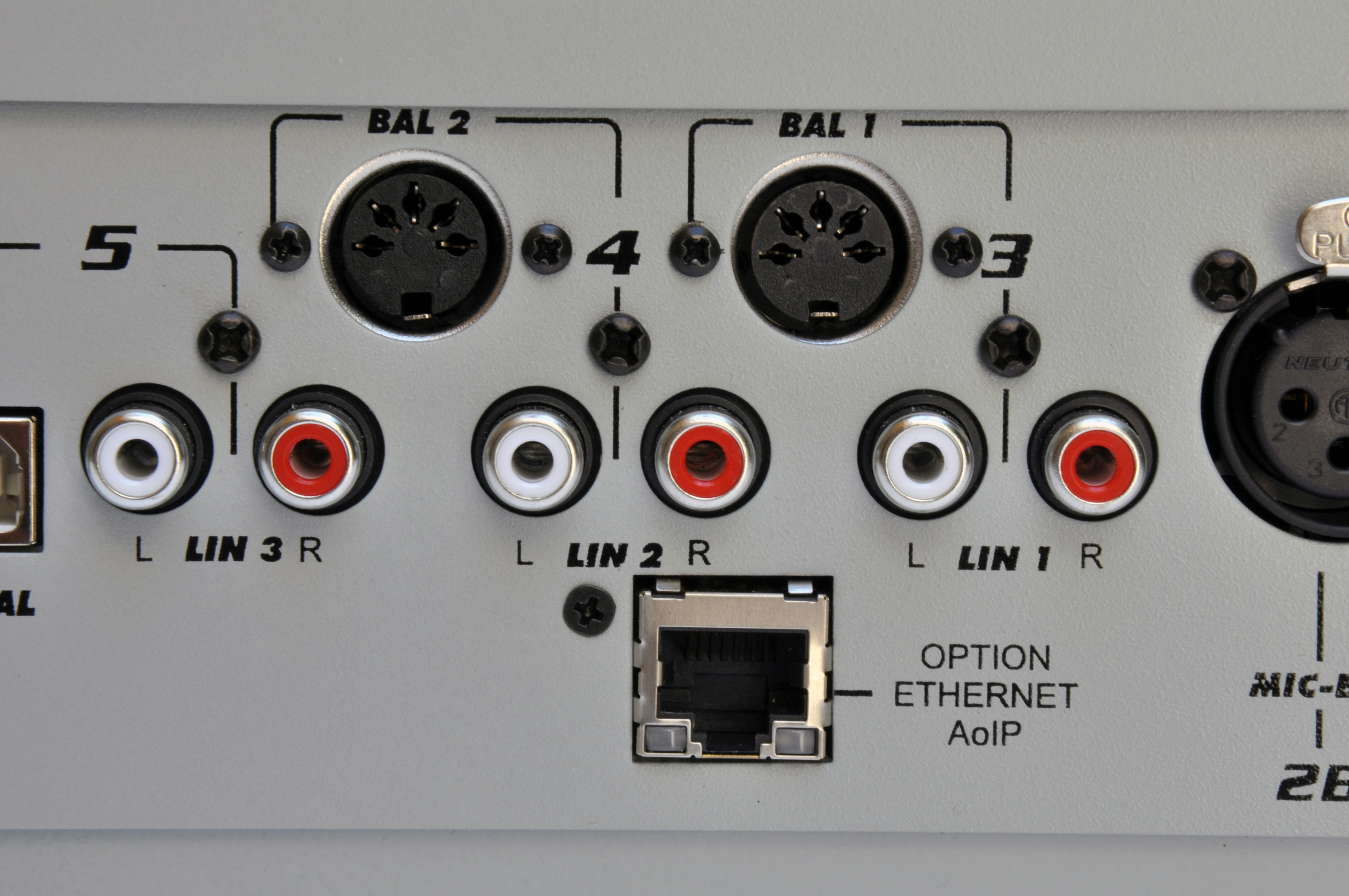

Cada canal de línea posee dos entradas estéreo, seleccionables desde el frente de la consola: 612 Trasero Lineas Jp
  • Canales 3 y 4: entradas no balanceadas sobre conectores RCA (LIN-1 y LIN-2) y entradas balanceadas en un conector DIN-5 (BAL-1 y BAL-2).
  • Canal 5: digital. Es un puerto USB para conexión directa a la computadora. Admite una entrada auxiliar no balanceada (RCA).
En equipos con opción /AoIP, la entrada auxiliar LIN-2 queda internamente asignada al módulo de streaming y no puede usarse para otras señales.
Para conectar equipos con salida balanceada se requiere armar un cable DIN-5 a dos XLR hembra o a un conector TRS estéreo de ¼”, según corresponda. Distribución DIN-5 a XLR
DIN5 Male
DIN-5 (estéreo balanceado)		XLR3 Female
XLR Hembra
Pin 1 → Audio (-) DerechoPin 1 → Tierra (malla)
Pin 2 → Audio (+) DerechoPin 2 → Audio (+)
Pin 3 → Audio (-) IzquierdoPin 3 → Audio (-)
Pin 4 → Audio (+) Derecho
Pin 5 → Audio (+) Izquierdo
  • Las entradas no balanceadas RCA aceptan equipos con salida -10 dBV sobre 10 kΩ (equipos domésticos).
  • El control de ganancia es común a ambas entradas y actúa siempre sobre la entrada seleccionada.

​
Entrada digital USB

El Canal 5 conecta directamente la consola a una computadora mediante un puerto USB (cable estándar USB A/B).
  • Compatible con puertos 1.1, 2.0 y 3.0.
  • Se recomienda usar cables de 2–3 m de longitud; no exceder los 4 m incluso con extensiones.
  • Compatible con Windows® 7/10, Linux y macOS.
  • Los controladores son instalados automáticamente; no se requieren drivers adicionales.
Antes de conectar la consola a la PC por USB, verifique que la computadora disponga de puesta a tierra efectiva mediante el borne de bronce en el panel trasero.
  • Use un tester en escala de 25 VCA entre los chasis de PC y consola; la lectura debe ser 0 V.
  • Si no hay conexión a tierra, podría dañarse la entrada USB de la consola o de la PC.
Al conectar la consola encendida, Windows® detecta un “dispositivo de reproducción USB” y un “dispositivo de grabación USB”. En la consola, el indicador Digital IN/Out mostrará U4, confirmando que la entrada y salida estéreo fueron reconocidas. En Windows® puede verificarse en: Panel de Control → Dispositivos de sonido y audio, donde se definen los dispositivos de reproducción y grabación predeterminados. En las aplicaciones de software seleccione el los dispositivos USB de reproducción y grabación. Si la PC no tiene otra interfaz de audio, Windows® usará como predeterminados los dispositivos USB-1 (entrada Canal 5 y salida PGM/REC de la D612).
El Canal 5 también dispone de una entrada auxiliar estéreo no balanceada con conectores RCA para equipos convencionales.
