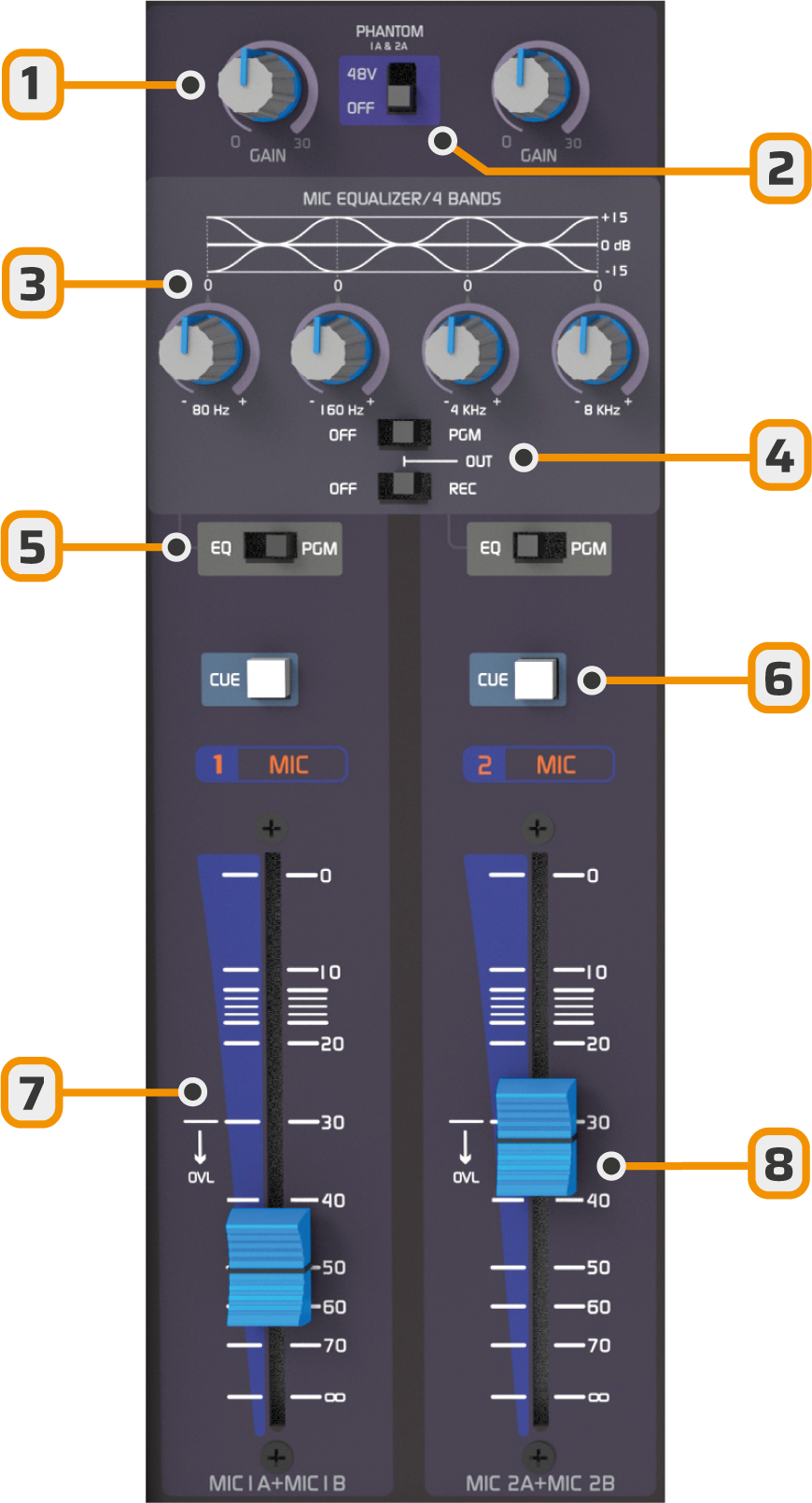

Descripción
La consola cuenta con dos canales de micrófono.
- Ajuste de ganancia de la entrada.
- Tensión phantom 48V: Se activa para todos los micrófonos.
- EQ. Controles de ganancia de las bandas de frecuencia.
- EQ. Asignación de la salida del ecualizador a los buses PGM y REC.
- BUS: Asigna el canal a la salida PGM o al ecualizador.
- CUE: Activa la escucha previa al fader principal ()
- OVL: indica la zona correcta de trabajo. Si el fader está por debajo de esta indicación, indica excesiva ganancia de entrada.
- Fader: Control de nivel principal. Debe trabajar en la zona marcada entre -20 y -10 dB.
Ajuste de la ganancia
En los canales de micrófono, dependiendo del locutor y distancia al micrófono, puede ser necesario ajustar la ganancia para trabajar el atenuador en la zona de operación correcta: por encima de la indicación de sobrecarga OVL (-30 dB).Asignación
Cada canal puede:- Enviarse directamente al aire (PGM).
- Enviarse al ecualizador.
No se puede enviar un canal directamente a REC.
Ecualización
La ecualización es común para ambos canales de micrófono.- Los extremos del espectro trabajan en modo Shelving, con un rango de ±15 dB.
- Los controles están diseñados específicamente para la voz humana:
| Banda | Tipo | Frecuencia central | Función principal |
|---|---|---|---|
| Graves | Shelving | — | Aporta “cuerpo” y “peso” a la voz |
| Medios-graves | Peak EQ | 160 Hz | Controla resonancia o popeo en voces masculinas |
| Medios-altos | Peak EQ | 5 kHz | Reduce problemas de seseo y sibilancias |
| Agudos | Shelving | — | Agrega “presencia” y mejora inteligibilidad |
Compresión
El compresor mantiene constantes los picos de la voz:- Actúa siempre que la mezcla de micrófonos supera 0 VU.
- Por debajo de ese nivel, el rango dinámico se mantiene intacto.
- Tiene pendiente de compresión abrupta, con tiempos de ataque y recuperación rápidos.
- La acción se muestra en la torreta principal:
- El indicador MIC COMPRESSOR muestra en decibeles la reducción aplicada.
