Descripción de los controles

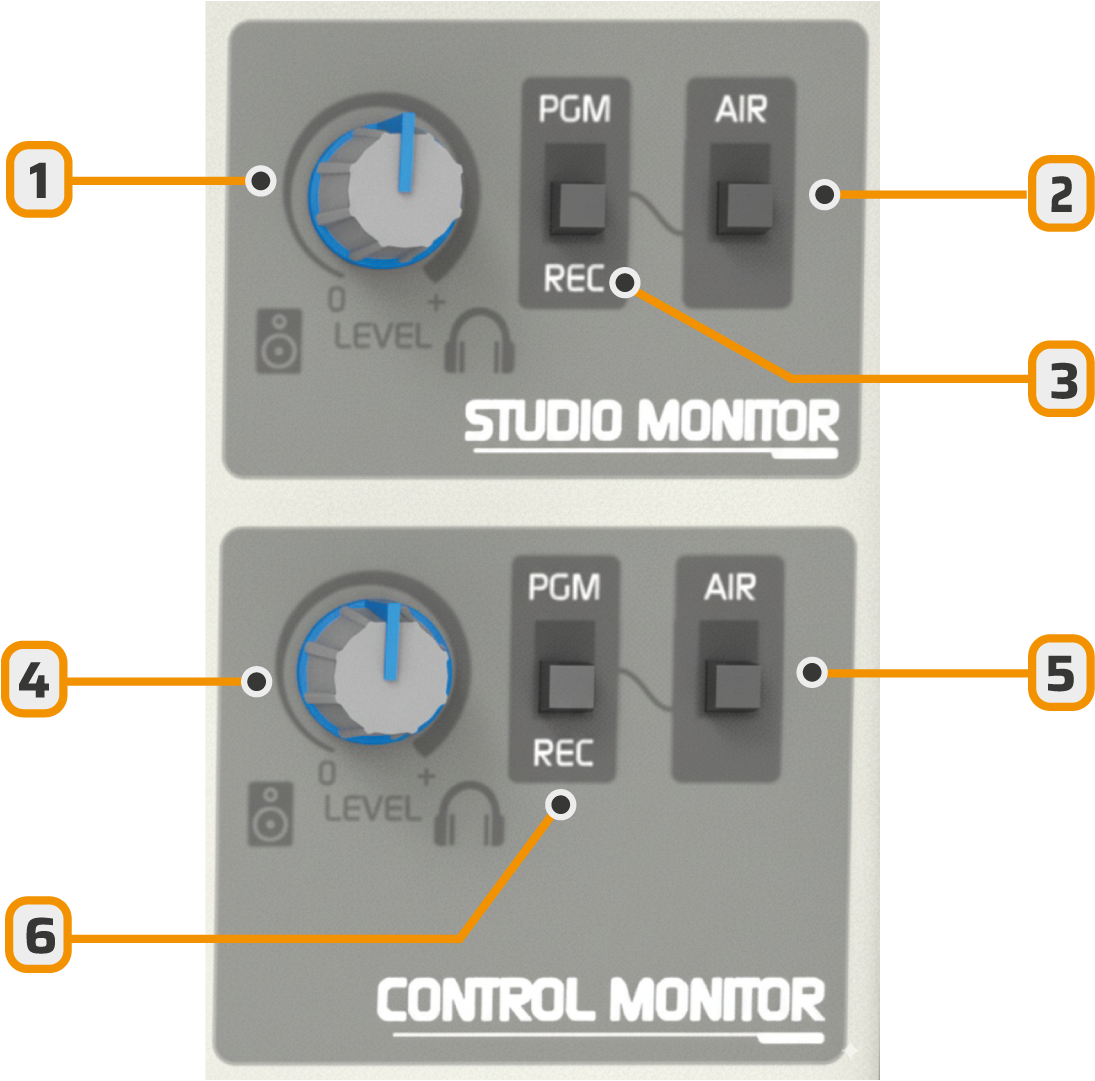

612 Monitoreo Pn
  1. Nivel de monitores y auriculares para el Estudio
  2. Conmuta monitoreo de Estudio entre entrada externa ‘ON AIR’ (sintonizador externo) y PGM/REC.
  3. Asigna la mezcla de PGM o REC al monitoreo del Estudio.
  4. Nivel de monitores y auriculares para Cabina de Control.
  5. Conmuta monitoreo del Control entre ‘ON AIR’ (sintonizador externo) y PGM/REC.
  6. Asigna la mezcla de PGM o REC al monitoreo de la Cabina de Control.
612 Tlbk CUE Pn
  • CUE: ajusta el nivel de escucha previa de la señal CUE.
El parlante incorporado se puede desactivar e inyectar la señal CUE en los auriculares de control.
Para hacerlo, se debe modificar una conexión interna. Ver en Instalación - Altavoces y auriculares

​
Ajuste de los niveles

Un único control de nivel maneja auriculares de estudio y parlantes monitores de estudio.
  • Primero se ajusta el nivel de auriculares.
  • Luego, se ajusta el nivel de parlantes usando el control de los monitores activos.

​
Opciones para control individual de auriculares

  • **Amplificador/distribuidor externo (recomendado): ** por ejemplo el Solidyne Studio Box HD5. que maneja 5 auriculares.
  • Auriculares con control de volumen integrado.
  • Control individual propio: montar un potenciómetro de 1 kΩ en la mesa de locución (ver en capítulo de Instalación).

​
Altavoces en el Estudio y el Control

  • La salida de Studio Monitor está diseñada para parlantes activos (nivel 0 dBu, 0,775 Vrms).
  • Al activar micrófonos, se silencian automáticamente los parlantes de estudio para evitar acoples.
  • La salida de Control Monitor también tiene un control único de nivel.

​
Selección de señal en monitores

Con las llaves de selección se elige qué señal escuchar en Estudio y en Control
  • PGM: señal de programa.
  • REC: canales asignados a salida de grabación.
  • AIR: entrada externa (sintonizador), para escuchar transmisión al aire.

​
Operación en estudios integrados

En estudios modernos, consola, locutores y periodistas comparten el mismo recinto, reduciendo costos de construcción y acústica.
  • Se conecta un par de parlantes activos a la salida Studio Monitor.
    • Al abrir micrófonos, estos se silencian automáticamente.
  • Los auriculares de periodistas e invitados se conectan a la salida Studio.
  • Los auriculares del operador se conectan a la salida Control Monitor.

​
Escucha previa (CUE)

  • La consola incluye un parlante interno para CUE.
  • Cada canal tiene un botón CUE que permite escuchar la señal sin salir al aire (fader cerrado).
  • Si se pulsan varios CUE, las señales se suman.
En estudios integrados: La perilla CUE ajusta el nivel de parlante CUE o el envío a auriculares de Cabina.

​
Órdenes al estudio (Talkback)

El canal de órdenes permite al operador dialogar con el locutor en el Estudio:
  • Presionar Talkback.
    • Se interrumpe el audio en parlantes de Control (para evitar acople).
    • En el Estudio, se escucha al operador por el **canal izquierdo **de altavoces y auriculares.
    • En el canal derecho se sigue escuchando programa, para que locutores y periodistas mantengan referencia.
  • Para escuchar la respuesta, el operador debe activar CUE en el canal de micrófono.
El nivel del micrófono de órdenes viene calibrado de fábrica.
Solo si es necesario, puede ajustarse con el preset LEVEL en el panel de la consola, usando un perillero.
