Descripción

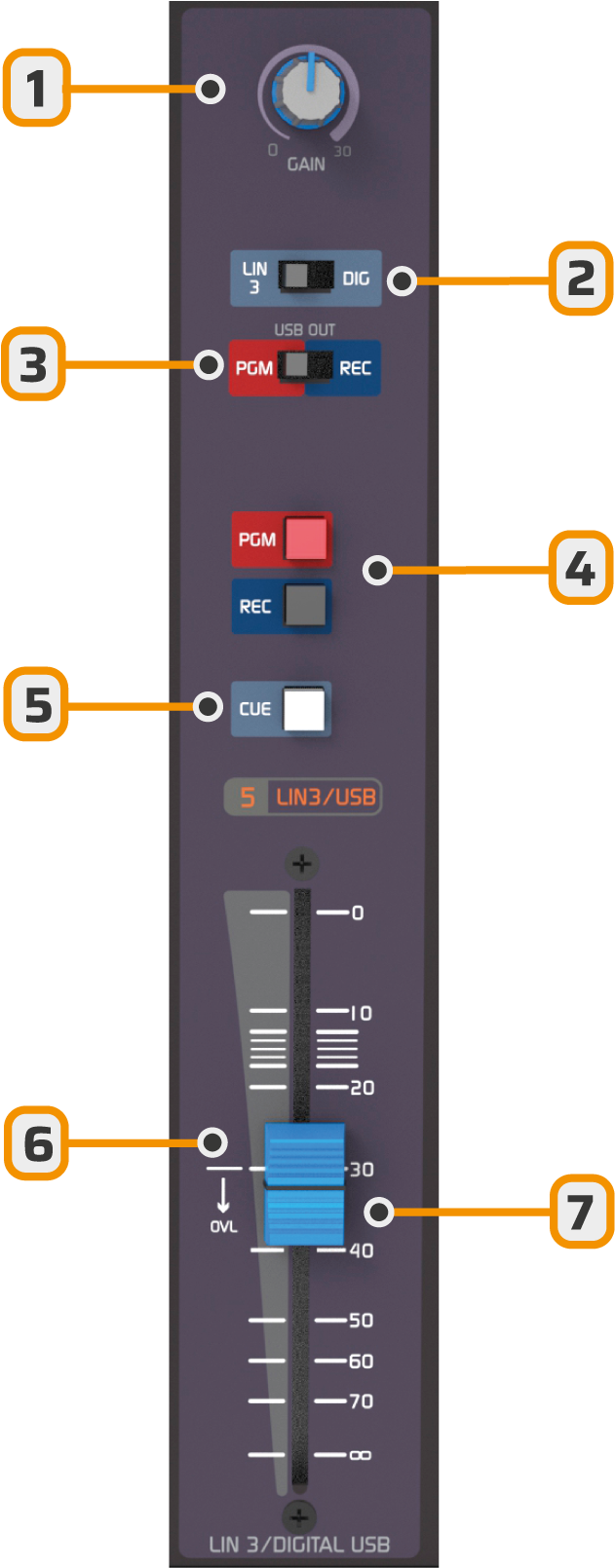

Las consolas D612 cuentan con tres canales de línea estéreo.La imagen muestra el canal digital USB.
- Ajuste de ganancia del canal.
- A/B: Conmutación entre entradas principal y auxilar.
- USB OUT: Asignación del envío USB: PGM o REC (solo en canal USB)
- BUS: Asignación a los buses/salidas PGM y REC.
- CUE: Activa la escucha previa al fader principal ()
- OVL: indica la zona correcta de trabajo. Si el fader está por debajo de esta indicación, indica excesiva ganancia de entrada.
- Fader: Control de nivel principal. Debe trabajar en la zona marcada entre -20 y -10 dB.
Entradas de los canales
Cada canal dispone de dos entradas, conmutables desde una llave A/B en el panel frontal.| Canal | Entradas disponibles | Conector |
|---|---|---|
| 3 | Estéreo balanceada / Estéreo no balanceada | DIN-5 / RCA |
| 4 | Estéreo balanceada / Estéreo no balanceada | DIN-5 / RCA |
| 5 | USB / Auxiliar estéreo no balanceada | USB / RCA |
La conexión USB también envía digitalmente PGM o REC a la computadora.
Ajuste de ganancia
- Cada canal cuenta con una perilla de ganancia.
- En el caso de la señal USB, el nivel se ajusta desde Windows.
- El ajuste debe hacerse de modo que, con nivel de vúmetro 0 VU, el fader principal opere por encima de la zona de sobrecarga (OVL).
Uso en operación
- Para enviar una señal al aire:
- Asigne PGM en el canal.
- Levante el fader.
- El nivel correcto de trabajo se obtiene cuando los picos de señal alcanzan 0 VU.
Tecnología de faders
Todos los faders de los canales operan con tecnología VCA y emplean atenuadores “soft-touch” de alta durabilidad.- El fader maneja niveles de corriente continua (DC), que controlan un amplificador de ganancia variable.
- Este sistema garantiza ultra-baja distorsión.
- Elimina por completo el ruido producido por desgaste mecánico de los faders.
- + 10.000.000 de operaciones en condiciones de uso correctas.
