Conexión de líneas fijas
El canal de híbrido maneja dos líneas telefónicas:- Una línea terrestre convencional (2 hilos).
- Un teléfono celular vinculado por Bluetooth.
- Uno para la línea.
- Otro para el teléfono asociado.
Las PBX privadas pueden deteriorar el rechazo del híbrido; se recomienda usar líneas públicas siempre que sea posible.
Protecciones
Las líneas están protegidas internamente contra descargas de alta tensión (rayos indirectos) mediante varistores de óxido metálico.Es imprescindible instalar protección externa en la línea telefónica (descargadores gaseosos y fusibles).
Los daños por rayos no están cubiertos por la garantía.
Los daños por rayos no están cubiertos por la garantía.
Ajuste de rechazo (Null)
Este ajuste aplica solo a la línea terrestre. Se realiza una vez durante la instalación.El rechazo evita que la señal transmitida regrese mezclada con la voz del interlocutor remoto, mejorando la calidad de la voz local. Procedimiento:
- Establezca una llamada telefónica a través del híbrido.
- Haga que un locutor hable por el micrófono a la persona en línea.
- Ajuste el de nivel de la línea (perilla Telephone Control) hasta que el VU-metro PGM alcance la zona roja.
- Escuchando la voz local en PGM, gire el preset NULL hasta obtener una calidad idéntica a la que se percibe con Telephone Control cerrado.
Un método práctico: girar NULL a ambos extremos, escuchar el deterioro y ubicar el punto medio donde el sonido es óptimo (nula o muy poca coloración). - Repita el ajuste si cambia de línea telefónica.
Teléfonos móviles (Bluetooth)
Cualquier teléfono con Bluetooth puede vincularse a la D612. Una vez vinculados, la conexión se realiza automáticamente cuando Bluetooth está activo en ambos equipos. Alcance: hasta 10 m (se recomienda mantener el celular cerca de la consola, aunque no encima).Procedimiento de vinculación
-
En la consola: verifique que el LED Bluetooth esté apagado (el LED se encuentra en el panel de vúmetros).
- Si está encendido (destello verde lento, 1 cada 2 s), apáguelo manteniendo presionado el botón Bluetooth en la sección Híbrido.
-
Con Bluetooth apagado, mantenga presionado el botón Cellular Phone Bluetooth unos 10 s hasta que los LEDs destellen en forma alternada verde/rojo. La consola entra en modo búsqueda.
Tener en cuenta que primero Bluetooth se enciende en modo normal, con destello lento. No soltar el botón hata que inicie el destello rápido.
- En el celular: busque dispositivos Bluetooth (el procedimiento depende del modelo).
-
Seleccione el dispositivo Solidyne BTM641 (o BTM751 en equipos muy antiguos).
- Si pide clave, ingrese 0000.
- Los equipos quedan emparejados (pairing). El LED queda verde con destello lento (1 cada 2 s), indicando Bluetooth activo.
Re-conectar un dispositivo vinculado
- Encienda Bluetooth en la D612 manteniendo presionado Cellular Phone Bluetooth hasta que el LED verde encienda (≈5 s).
El LED verde queda destellando lentamente. - Active Bluetooth en el celular.
Cuando aparezca el aviso de conexión, la consola está lista.
En algunos teléfonos, la reconexión no es automática. Será necesario seleccionar manualmente Solidyne BTM641 de la lista de dispositivos Bluetooth.
Ajuste del volumen
- Este ajuste es independiente del volumen del altavoz del teléfono.
- Si ajusta volumen sin vincular Bluetooth, solo cambia el volumen del parlante del móvil.
- El teléfono recuerda el último ajuste de nivel de Bluetooth.
- Si cambia de celular, repita el ajuste.
Apagar Bluetooth en la consola
Mantenga presionado Cellular Phone Bluetooth hasta que el LED se apague en forma definitiva.Híbrido externo

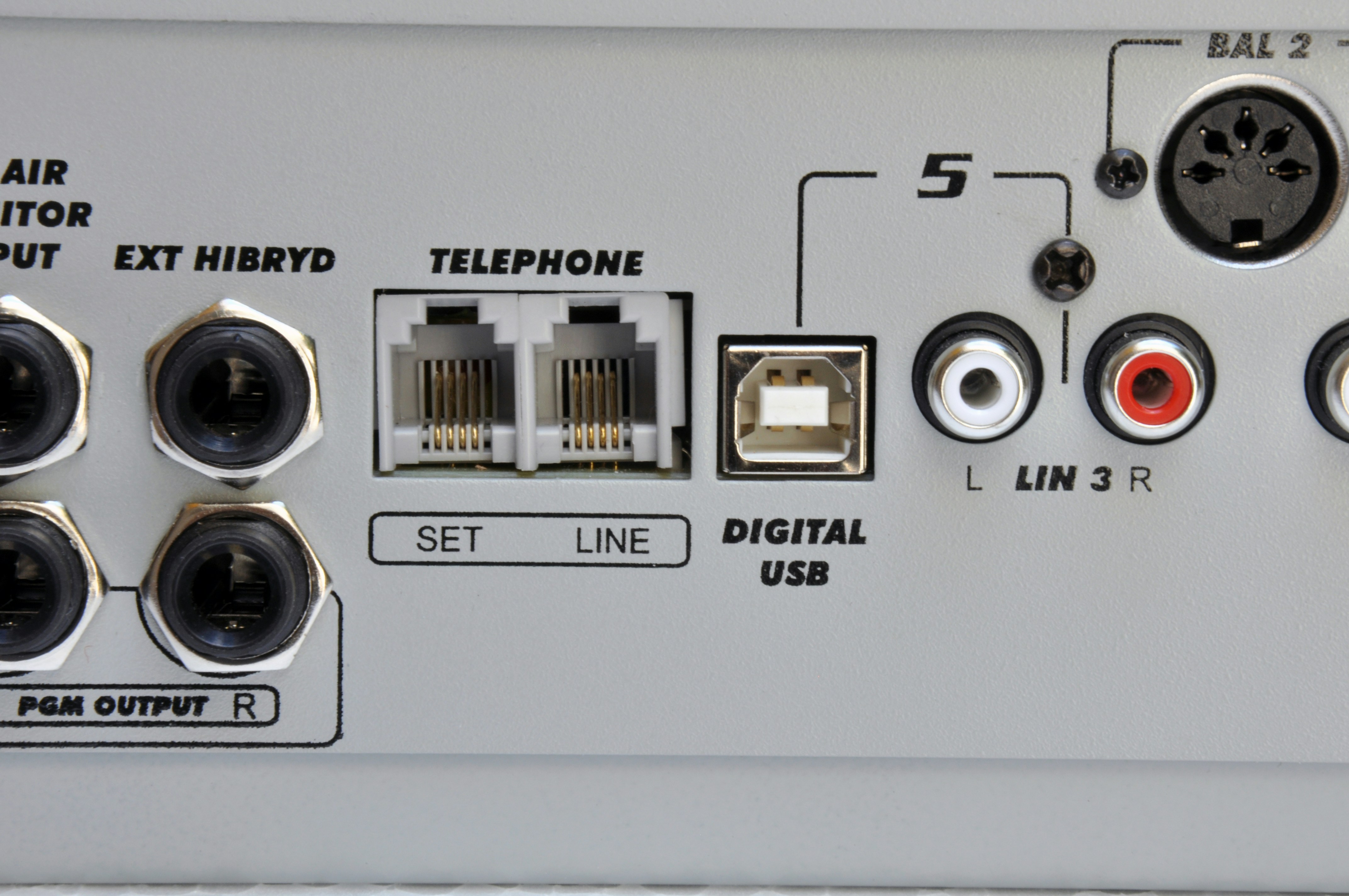

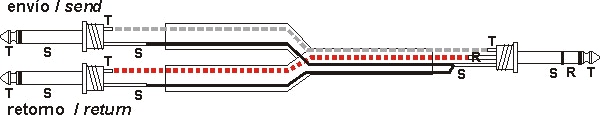

La D612 dispone de un conector para envío y retorno hacia un híbrido telefónico externo.- Jack 6,35 mm (TRS): combina entrada y salida.
- Tip (punta): envío MIX-MINUS (programa, sin audio de líneas telefónicas). Esta señal se conecta a la entrada del híbrido externo.
- Ring (anillo): retorno desde el híbrido externo (audio de la línea). Se conecta a la salida del híbrio externo. En la consola se suma a la salida PGM vía el canal de híbrido interno.
